Приводы переменного тока Nidec ASI Unidrive M300 в Самаре

Описание

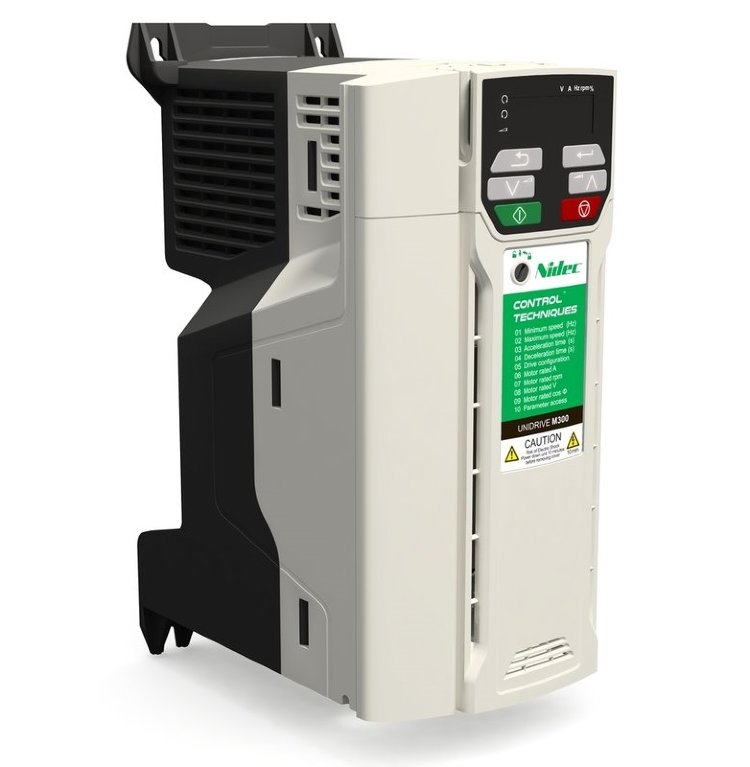

Преобразователь частоты Unidirve M300 – общепромышленный электропривод переменного тока Nidec ASI соответствующий стандартам функциональной безопасности. В соответствии с требованиями соблюдения класса безопасности и надежности SIL3 электропривод Unidrive M300 имеет дополнительно цифровые входы безопасного отключения момента (2 x STO Input).

Режим управления асинхронным электродвигателем в приводе Unidrive M300 реализован с помощью высокоточного алгоритма управления потоком ротора (Rotor Flux Control / RFC). Применение алгоритма RFC обеспечивает высокую стабильность управления асинхронным электродвигателем в режиме разомкнутого контура, позволило существенно расширить перегрузочные характеристики электропривода для тяжелых режимов.

Преобразователи Undidrive M300 могут быть использованы для модернизации существующего технологического оборудования, к которому предъявляются повышенные требования промышленной безопасности.

Настройка электроприводов Unidrive M300 осуществляется с помощью программного обеспечения Unidrive M Connect, применение которого позволяет упростить и оптимизировать процесс ввода в эксплуатацию. Программное обеспечение так же позволяет настраивать приводы Unidrive M300 с использованием существующих файлов параметров и настроек ранее установленных и нуждающихся в замене электроприводов Commander SK.

Области применения преобразователей частоты Unidrive M300: конвейерные системы, ткацкие станки, металлорежущие станки, деревообрабатывающее оборудование, оборудование с повышенными требованиями безопасности и защиты персонала.

Технические характеристики электропривода Unidrive M300

Номинальная мощность: 0,25-22 кВт;
Номиналы питающего напряжения: 100 / 200 / 400 / 575 В;
Несъемная светодиодная панель управления в стандартной комплектации;
Встроенный ЭМС фильтр с простым отключением,
Возможность подключения внешних ЭМС фильтров и тормозных резисторов.

Режимы работы преобразователей частоты Unidrive M300

U/f (вольт-частотное) управление / скалярное управление асинхронным электродвигателем;
векторное управление в разомкнутом контуре асинхронным электродвигателем;
векторное управление в разомкнутом контуре с использованием алгоритма RFC.

Конфигурация входов/выходов электропривода Unidrive M300

2 аналоговых входа + 1 аналоговый выход;
4 цифровых входа + 1 цифровой вход-выход;
1 вход аварийного отключения привода;
1 встроенное реле на ток 2А пер. тока 240 В;
2 входа безопасного отключения момента (STO): обеспечивают простоту соблюдения класса надежности SIL3.

Опциональные модули расширения для электропривода Unidrive M300

Модули параметрирования и индикации параметров:

адаптер AI-Back-up Adaptor: позволяет использовать SD-карту для копирования параметров электропривода, а также является входом резервного питания +24 В;
адаптер интерфейсный AI-485 Adaptor: позволяет копирование параметров по последовательному порту;
дистанционная ЖК-панель управления Remote Keypad.

Модули расширения входов выходов: SI-I/O – модуль расширения входов/выходов (3аналоговых входа, 1 аналоговый выход, 4 цифровых входа/выхода, 2 релейных выхода на ток 2 A пер. тока 240 В);

Модули промышленных протоколов связи: SI-Profibus, SI-DeviceNet, SI-CANopen, SI-EtherCAT, SI-Ethernet.

Номинальные характеристики преобразователей Unidrive M300 при Uin = 400В (380 – 480В ± 10%)

тип преобразователя Unidrive M300	нормальный режим	тяжелый / Servo режим	габаритные размеры, мм	вес, кг
In, А	Pn, кВт	Is, А	Ps, кВт
M300-024-00013	1,3	0,37	1,3	0,37	180 / 75 / 150	1,0
M300-024-00018	1,8	0,55	1,8	0,55
M300-024-00023	2,3	0,75	2,3	0,75
M300-024-00032	3,2	1,1	3,2	1,1
M300-024-00041	4,1	1,5	4,1	1,5
M300-034-00056	5,6	2,2	5,6	2,2	200 / 90 / 160	1,5
M300-034-00073	7,3	3	7,3	3
M300-034-00094	9,4	4	9,4	4
M300-044-00135	13,5	5,5	13,5	5,5	245 / 115 / 175	3,13
M300-044-00170	17	7,5	17	7,5
M300-054-00270	30	15	27	11	379 / 141 / 200	7,4
M300-054-00300	30	15	30	15
M300-064-00350	38	18,5	35	15	379 / 210 / 227	14
M300-064-00420	48	22	42	18,5
M300-064-00470	63	30	47	22

Номинальные характеристики преобразователей Unidrive M300 при Uin = 200В (200 – 240В ± 10%)

тип преобразователя Unidrive M300	нормальный режим	тяжелый / Servo режим	габаритные размеры, мм	вес, кг
In, А	Pn, кВт	Is, А	Ps, кВт
M300-012-00017	1,7	0,25	1,7	0,25	137 / 75 / 130	0,75
M300-012-00024	2,4	0,37	2,4	0,37
M300-012-00033	3,3	0,55	3,3	0,55
M300-012-00042	4,2	0,75	4,2	0,75
M300-022-00024	2,4	0,37	2,4	0,37	180 / 75 / 150	1,0
M300-022-00033	3,3	0,55	3,3	0,55
M300-022-00042	4,2	0,75	4,2	0,75
M300-022-00056	5,6	1,1	5,6	1,1
M300-022-00075	7,5	1,5	7,5	1,5
M300-032-00100	10	2,2	10	2,2	200 / 90 / 160	1,5
M300-042-00133	13,3	3	13,3	3	245 / 115 / 175	3,13
M300-042-00176	17,6	4	17,6	4
M300-052-00250	30	7,5	25	5,5	379 / 141 / 200	7,4
M300-062-00330	50	11	33	7,5	379 / 210 / 227	14
M300-062-00440	58	15	44	11

Номинальные характеристики преобразователей Unidrive M300 при Uin = 100В (100 – 120В ± 10%)

тип преобразователя Unidrive M300	нормальный режим	тяжелый / Servo режим	габаритные размеры, мм	вес, кг
In, А	Pn, кВт	Is, А	Ps, кВт
M300-011-00017	1,7	0,25	1,7	0,25	137 / 75 / 130	0,75
M300-011-00024	2,4	0,37	2,4	0,37
M300-021-00042	4,2	0,75	4,2	0,75	180 / 75 / 150	1,0
M300-021-00056	5,6	1,1	5,6	1,1

Номинальные характеристики преобразователей Unidrive M300 при Uin = 575В (500 – 575В ± 10%)

тип преобразователя Unidrive M300	нормальный режим	тяжелый / Servo режим	габаритные размеры, мм	вес, кг
In, А	Pn, кВт	Is, А	Ps, кВт
M300-055-00030	3,9	2,2	3	1,5	379 / 141 / 200	7,4
M300-055-00040	6,1	4	4	2,2
M300-055-00069	10	5,5	6,9	4
M300-065-00100	12	7,5	10	5,5	379 / 210 / 227	14
M300-065-00150	17	11	15	7,5
M300-065-00190	22	15	19	11
M300-065-00230	27	18,5	23	15
M300-065-00290	34	22	29	18,5
M300-065-00350	43	30	35	22
