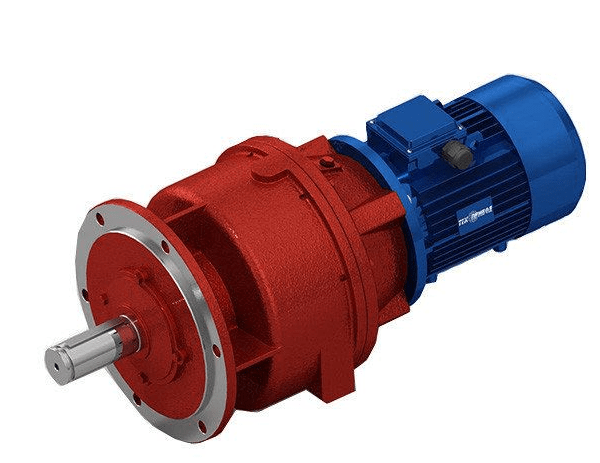

Мотор-редукторы планетарные типа МПО1М-10, МПО2М-10, МПО2М-15, МПО2М-18
Назначение.
Мотор-редукторы МПО1М, МПО2М применяются в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях промышленности. Предназначены как для аппаратов с перемешивающими устройствами, так и для машин общего применения.
Мотор-редукторы планетарные зубчатые представляют собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора.
Условия применения.
- режим работы продолжительный;
- вращение выходного вала в любую сторону;
- климатические исполнения У и Т по гост 15150;
- неагрессивная и взрывоопасная окружающая среда (для мотор-редукторов с взрывозащищенными электродвигателя-ми);
- температура окружающей среды от 40°С до +50°С;
Пример обозначения редуктора при заказе:
МПО2М – 15ВК – 32,1 – 11/45 – 4АМ132М4 – УЗ
- УЗ – климатическое исполнение и категория размещения
- 4АМ132М4 – тип электродвигателя
- 45 – частота вращения выходного вала, об/мин
- 11 – исполнение по двигателю
- 32,1 - передаточное отношение
- 15ВК - условный диаметр водила
- МПО2М - тип мотор-редуктора
n – номинальная частота вращения выходного вала, об/мин;
Мкр – номинальный крутящий момент на выходном валу, Н•м;
Р – мощность комплектующего электродвигателя, кВт
В зависимости от положения в пространстве мотор-редукторы изготовляются следующих исполнений:
- Щ – горизонтальные на лапах;
- Ф – горизонтальные фланцевое;
- В – вертикальное фланцевое валом вниз;
- ВК – вертикальное фланцевое валом вниз с канавкой на выходном валу.
