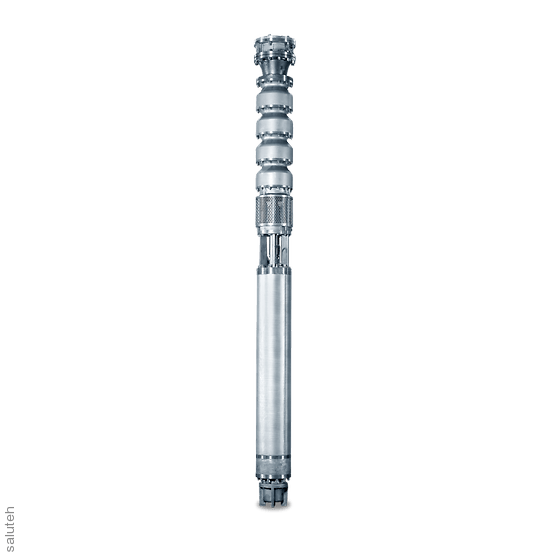

Одноступенчатые или многоступенчатые центробежные насосы секционного типа; однопоточные, для вертикальной и – в зависимости от числа ступеней – горизонтальной установки и установки под углом; смешанные и радиальные проточные части с уменьшенными диаметрами рабочего колеса, управляемые погружными электродвигателями.
Область применения: для перекачивания чистой или слегка загрязненной воды в общем водоснабжении, дождевания и поливки, понижения или поддержания уровня грунтовых вод, повышения давления, для аварийного водоснабжения, в горной промышленности и фонтанных установках и т.п. Всасывающий корпус установлен между насосом и двигателем, оснащен фильтром для защиты насоса от попадания грубых частиц, содержащихся в жидкости. Допустимое содержание песка в жидкости: 50 г/м³. По выбору с обратным клапаном или присоединительным патрубком.
Обзор технических данных
| Q (50Hz) | 200.0 – 2600.0 (m³/h) |
| H (50Hz) | 8.0 – 230.0 (m) |
| Тип подшипника | подшпиник скольжения |
| Диаметр отверстия (дюйм) | 16, 24, 18, 26, 20 |
| Разделение корпуса | поперечный (радиальный) |
| Тип материала рабочего колеса (по станда | JL 1030, CC480K |
| Привод | электродвигатель |
| Частота двигателя привода | 50 Гц /60 Гц |
| Тип привода | электродвигатель |
| Напряжение двигателя привода | низкое напряжение, высокое напряжение |
| Электрический разъем | < 6,6 kВ, 3~ |
| 1. тип рабочего колеса | диагональное |
| Число входов рабочего колеса | однопоточное |
| Прочие типы рабочего колеса | диагональное |
| Материал рабочего колеса (по стандарту E | CC480K, 1.4408, 1.4593 |
| Тип муфты | непосредственно |
| Тип смазки | смазка перекачиваемой средой |
| Материал напорного корпуса (по стандарту | CC480K, JL 1030 |
| Макс. допустимая температура жидкости | 50 (°C) |
| Mаксимальное рабочее давление | PN 40 |
| Установка агрегата | "мокрой" установки |
| Материал вала (по стандарту EN) | 1.4021, 1.4462 |
| Материал корпуса ступени (по стандарту E | CC480K, JL1030 |
| Материал всасывающего корпуса (по станда | JL1030, CC480K |
| Характеристики на всасывании | несамовсасывающий |
| Допустимый для питьевой воды | да |
| Тип присоединения | фланец |
| Тип корпуса ступени | корпус ступени с направляющим аппаратом |
| Тип всасывающего корпуса | корпус с кольцевой камерой |
| Материал корпуса (по стандарту EN) | CC480K, 1.4408, JL1030, 1.4593 |
| eClass | 36410000, 36410106, 36410100 |
| Положение установки | горизонтальный или вертикальный |
| Тип уплотнения вала | торцовое уплотнение, уплотнительное кольцо вала |
| Материал корпуса | серый чугун, бронза, нержавеющая сталь |
| Макс. рабочее давление с напорной сторон | 35 (bar) |
| Макс. приводная мощность | 1000 (kW) |
| Тип установки | стационарный |
| Макс. частота вращения | 1750 (1/min) |
