Угловые и параллельные редукторы Tsubaki CSMA, HCMA в Самаре

Описание

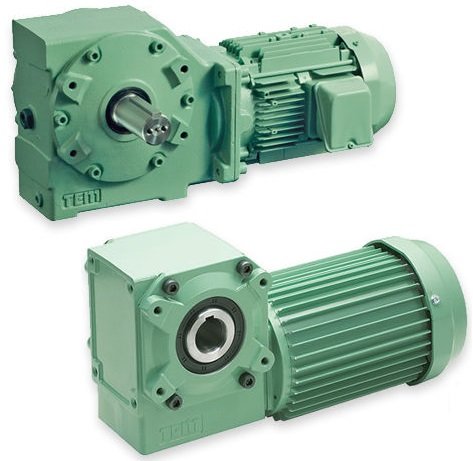

Серии CSMA и HCMA представляют собою компактные комбинации угловых редукторов с червячными и червячно-цилиндрическими передачами и трехфазных моторов Croise с мощностью до 5,5 кВт производства Tsubaki. Благодаря особо тщательной технологии обработки червяков и шестерен они зарекомендовали себя в работе как надежные и бесшумные приводы с долгим сроком службы. Для данного типа редукции характерна повышенная стойкость к механическим нагрузкам.

Модельный ряд состоит из восьми типоразмеров с одно- и двухступенчатой конфигурацией передач, обеспечивающих широкий диапазон передаточных соотношений. Облегченная конструкция корпуса двигателя из алюминия, закрытый дизайн с охлаждением путем самовентиляции установленным радиальным вентилятором на валу. Установка на лапы, прямое или фланцевое соединение, в стандартном исполнении подходят только для горизонтального монтажного позиционирования, за исключением размеров 13 - 28 серии CSMA для которых нет ограничений выбора положения. Доступны версии исполнения мотора со встроенным тормозным блоком или без него, а также широкий выбор опциональных возможностей.

Технические характеристики червячных мотор-редукторов Tsubaki серии CSMA, HCMA

Передаточное число: 10 - 315;
Количество ступеней: 1, 2;
Номинальный момент: 5,5 - 2607 Нм;
Мощность мотора: 0,1 - 5,5 кВт;
Скорость на выходе: 5 - 150 об/мин.

Типоразмеры редукторных двигателей Tsubaki серий CSMA, HCMA

Тип редуктора	Коэффициент редукции	Ном. момент, Нм	Мощность мотора, кВт	Скорость на выходе, об/мин
CSMA010	10 - 60	5,5 - 21,3	0,1	25 - 150
HCMA010	40 - 300	20 - 92	0,1	5 - 37,5
CSMA020	10 - 60	11,1 - 45	0,2	25 - 150
HCMA020	40 - 300	40 - 195	0,2	5 - 37,5
CSMA040	10 - 60	22,3 - 97,5	0,4	25 - 150
HCMA040	40 - 300	82 - 362	0,4	5 - 37,5
CSMA055	10 - 60	30,6 - 117	0,55	25 - 150
HCMA055	40 - 300	113 - 587	0,55	5 - 37,5
CSMA075	10 - 60	42,8 - 192	0,75	25 - 150
HCMA075	40 - 300	156 - 815	0,75	5 - 37,5
CSMA150	10 - 60	86,8 - 321	1,5	25 - 150
HCMA150	40 - 315	317 - 1980	1,5	4,76 - 37,5
CSMA220	10 - 60	128 - 532	2,2	25 - 150
HCMA220	40 - 315	473 - 2607	2,2	4,76 - 37,5
CSMA370	10 - 60	218 - 857	3,7	25 - 150
HCMA370	40 - 315	803 - 2607	3,7	4,76 - 37,5
CSMA550	10 - 30	326 - 876	5,5	50 - 150
HCMA550	41 - 100	1009 - 1999	5,5	15 - 36,59

Купить червячные мотор-редукторы Tsubaki серий CSMA, HCMA, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
