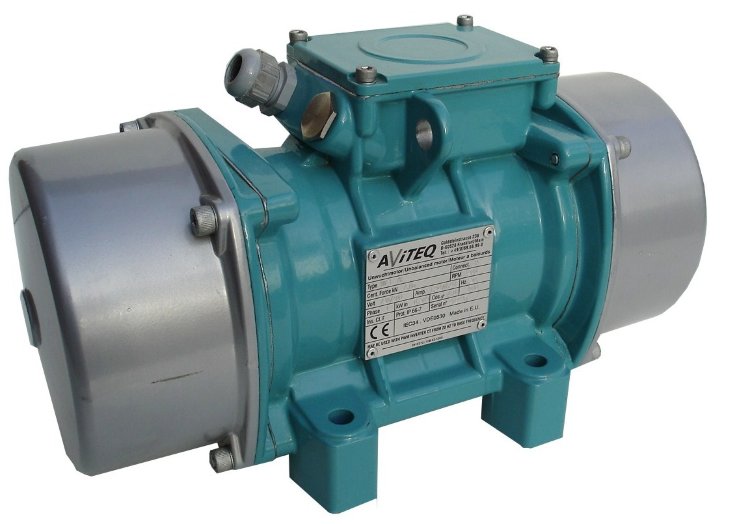

Электромагнитные вибраторы Aviteq UV в Самаре

Описание

Ротационные вибраторы AViTEQ серии UV предназначены для разгрузки бункеров, транспортировки, просеивания, сушки сыпучих материалов различного типа. В основе конструкции лежит асинхронный трехфазный мотор с питанием от сети с частотой 50 Гц. Для создания дисбалансирующего действия с двух сторон на валах размещены эксцентриковые грузы, регулировка вынуждающей силы осуществляется в состоянии покое путем изменения их взаимного расположения.

Компактные и высокопроизводительные вибродвигатели с широким диапазоном рабочих характеристик. Все модели данной линейки выпускаются в полностью герметичных корпусах и уже в стандартной комплектации подходят для использования во взрывозащищенных зонах 21 и 22 (ATEX). Надежное и долговечное решение для целевого применения в различных отраслях промышленности.

Технические характеристики ротационных вибромоторов AViTEQ серии UV

Вынуждающая сила: 39 - 112000 Н;
Рабочий вес: 1 - 11255 кг;
Статический момент: 0,08 - 2163 кг•см;
Номинальная мощность: 0,02 - 14 кВт;
Напряжение питания: 230 В / 400 В;
Номинальный ток: 0,13 - 31,3 А;
Скорость вращения: 750 / 1000 / 1500 / 3000 об/мин;
Степень защиты корпуса: IP66;
Диапазон рабочих температур: -20°... +55°C.

Типоразмеры электромагнитных вибраторов AViTEQ UV (2-полюсное исполнение, 3000 об/мин, 50 Гц)

Тип вибромотора	Вынуждающая сила, Н	Рабочий вес, кг	Статический момент, кг·см	Мощность, кВт	Ток, А 230 В / 400 В
UV1A 0,04Y	39	ударные	0,08	0,02	0,13 / -
UVA 0,6Y	608	13 - 52	1,22	0,12	0,47 / 0,27
UVB 1Y	981	16 - 89	1,96	0,18	0,61 / 0,35
UVB 1,9Y	1890	38 - 183	3,82	0,18	0,61 / 0,35
UVC 3Y	2980	59 - 284	6,02	0,26	1,04 / 0,60
UVD 5Y	4930	99 - 473	9,98	0,45	1,39 / 0,80
UVE 7,7Y	7700	161 - 746	15,6	0,65	1,91 / 1,10
UVE 11Y	10800	230 - 1060	22	1,0	3,05 / 1,75
UVF 20Y	20200	420 - 1940	41	2,0	5,75 / 3,30
UVG 32Y	31600	595 - 2995	64	4,0	11,3 / 6,50
UVH 40Y	40000	725 - 3760	81	4,0	11,3 / 6,50
UVL 62Y	62400	1210 - 5930	126	5,5	16,0 / 9,20
UVL 88Y	88400	1810 - 8520	179	10	31,3 / 18,0

Типоразмеры электромагнитных вибраторов AViTEQ UV (4-полюсное исполнение, 1500 об/мин, 50 Гц)

Тип вибромотора	Вынуждающая сила, Н	Рабочий вес, кг	Статический момент, кг·см	Мощность, кВт	Ток, А 230 В / 400 В
UVB 0,3X	265	1 - 19	2,0	0,09	0,36 / 0,21
UVB 0,7X	746	9 - 68	5,9	0,09	0,36 / 0,21
UVC 1,5X	1460	19 - 137	11,8	0,17	0,71 / 0,41
UVC 2,1X	2090	34 - 203	16,8	0,17	0,71 / 0,41
UVD 4X	4040	75 - 400	32,6	0,30	1,04 / 0,60
UVD 5,4X	5420	108 - 546	43,8	0,30	1,04 / 0,60
UVE 7X	7060	140 - 715	57,2	0,53	1,60 / 0,92
UVE 10X	10300	206 - 1040	83,0	0,55	1,65 / 0,95
UVF 18X	17600	375 - 1800	143	1,10	3,50 / 2,0
UVF 24X	23700	500 - 2400	192	1,60	5,55 / 3,2
UVG 38X	37700	775 - 3825	305	2,20	6,75 / 3,9
UVH 49X	49100	990 - 4970	398	3,60	10,4 / 6,0
UVL 64X	64100	1320 - 6520	520	6,00	18,2 / 10,5
UVN 83X	82600	1600 - 8290	669	7,50	21,1 / 12,2
UVP 112X	112000	2165 - 11255	909	10,0	30,3 / 17,5

Типоразмеры электромагнитных вибраторов AViTEQ UV (6-полюсное исполнение, 1000 об/мин, 50 Гц)

Тип вибромотора	Вынуждающая сила, Н	Рабочий вес, кг	Статический момент, кг·см	Мощность, кВт	Ток, А 230 В / 400 В
UVE 3W	3150	40 - 325	57	0,35	1,25 / 072
UVE 5W	5020	67 - 380	91	0,35	1,30 / 0,75
UVF 11W	11100	195 - 895	202	0,75	2,85 / 1,65
UVF 16W	16100	286 - 1300	293	1,10	3,80 / 2,20
UVG 21W	21100	335 - 1665	385	1,96	7,15 / 4,10
UVG 30W	29500	540 - 2400	538	2,20	7,80 / 4,50
UVH 38W	37500	665 - 3030	684	2,50	8,83 / 5,10
UVH 46W	46100	870 - 3785	841	3,20	11,3 / 6,50
UVL 64W	64000	1270 - 5315	1168	4,30	14,3 / 8,20
UVK 79W	78900	1560 - 6540	1439	7,00	21,9 / 12,6
UVN 95W	95100	1900 - 7910	1735	7,60	23,5 / 13,5
UVP 119W	119000	2330 - 9815	2163	9,00	28,3 / 16,3

Типоразмеры электромагнитных вибраторов AViTEQ UV (8-полюсное исполнение, 750 об/мин, 50 Гц)

Тип вибромотора	Вынуждающая сила, Н	Рабочий вес, кг	Статический момент, кг·см	Мощность, кВт	Ток, А 230 В / 400 В
UVF 6V	6250	86 - 388	58	1,40	2,40 / 1,40
UVF 9V	9045	128 - 566	83	2,20	3,80 / 2,20
UVG 14V	14350	175 - 810	130	4,10	7,15 / 4,10
UVH 21V	21110	295 - 1320	195	5,40	9,40 / 5,40
UVH 26V	25900	420 - 1680	211	6,00	10,4 / 6,00
UVL 36V	36020	640 - 2395	263	8,20	14,3 / 8,20
UVK 44V	44400	785 - 2945	327	9,90	17,1 / 9,90
UVN 76V	76440	1600 - 5320	438	13,2	22,9 / 13,2
UVP 85V	85240	1685 - 5830	540	14,0	24,3 / 14,0

Купить электромагнитные вибродвигатели AViTEQ UV, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
